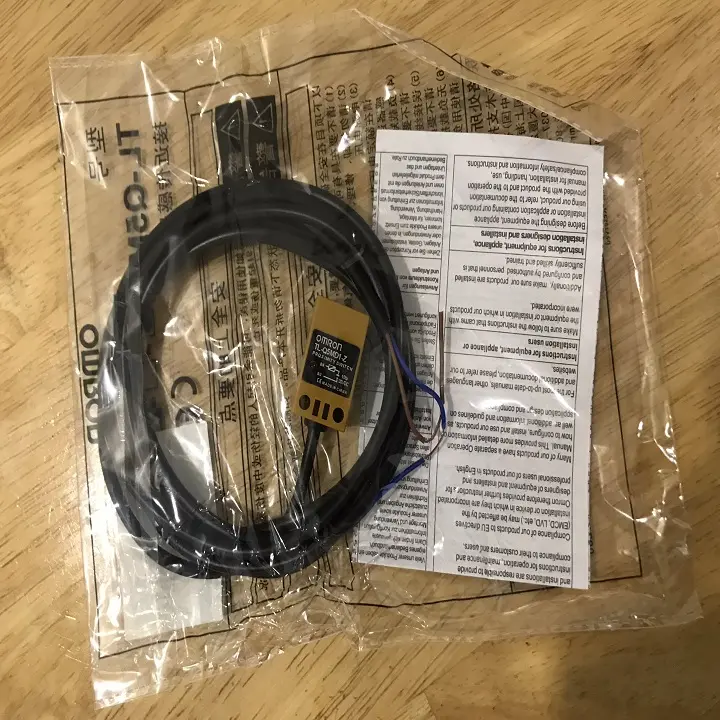

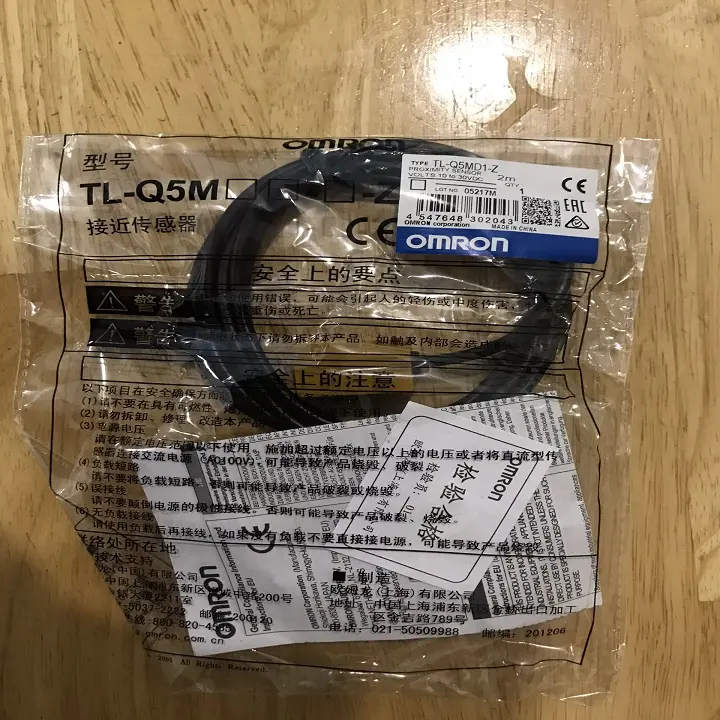

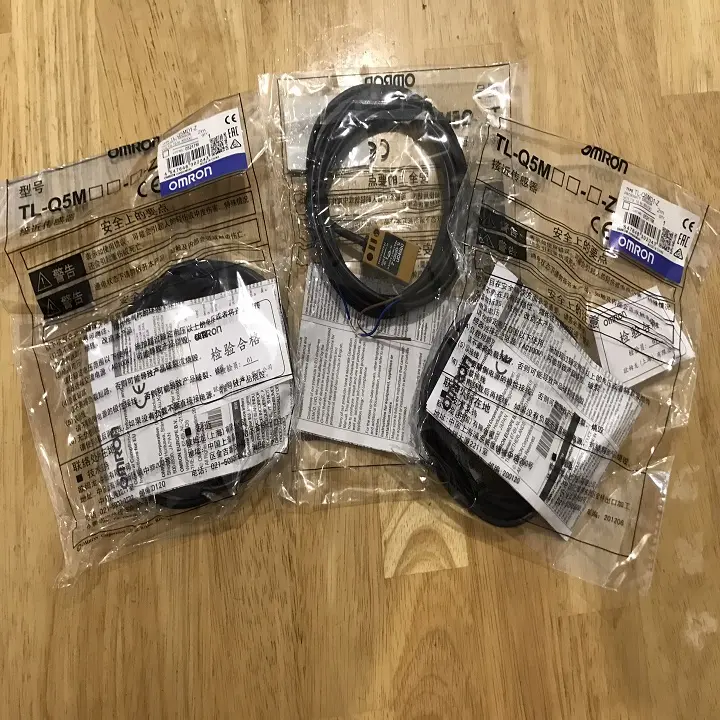

Cảm biến tiệm cậnTL-Q5MD1 là loại cảm biến có khả năng phát hiện kim loại ở khoảng cách <= 5mm. TL-Q5MD1 phát hiện các vật thể kim loại: Khi vật thể trong phạm vi làm việc thì TL-Q5MD1 sẽ kích hoạt ngõ ra ở mức ON. Khi vật thể ngoài phạm vi làm việc thì TL-Q5MD1 sẽ kích hoạt ngõ ra ở mức OFF. TL-Q5MD1 là loại cảm biến 2 dây, sử dụng nguồn điện 12-24VDC. TL-Q5MD1 được dùng phổ biến trong các thiết bị đo lường, điều khiển, tự động hóa công nghiệp.
Kích thước đầu cảm biến17 mm x 17 mm x 28 mmKiểuvuôngKiểu kết nốiDC 2-dâyKhoảng cách làm việc5 mm ±10%Khoảng cách cài đặt0 to 4 mmĐối tượngkim loại nhiễm từ (độ nhạy giảm với kim loại không nhiễm từ)Đối tượng tiêu chuẩnSắt: 18 x 18 x 1 mmTần số đáp ứng500 Hz Nguồn điện làm việc12 to 24 VDC, 10% max.Giới hạn điện áp làm việc10 to 30 VDCDòng điện dò0.8 mA max.Dòng điện đầu ra điều khiển3 to 100 mAĐiện áp đầu ra điều khiển3.3 V max.Chỉ thịLedOperation modeNOChế độ bảo vệNgắn mạch, quá ápNhiệt độ làm việc-25 to 70 ℃Độ ẩm làm việc35 to 95% RHPhương thức kết nốidây nối sẵn, 2mTrọng lượng 85 gVật liệuVỏ nhựa ABSPhụ kiệnHướng dẫn sử dụng
